NTZ、WTZ系列玻璃钢自然通风冷却塔

发布日期：2020-03-13 04:28 来源：未知

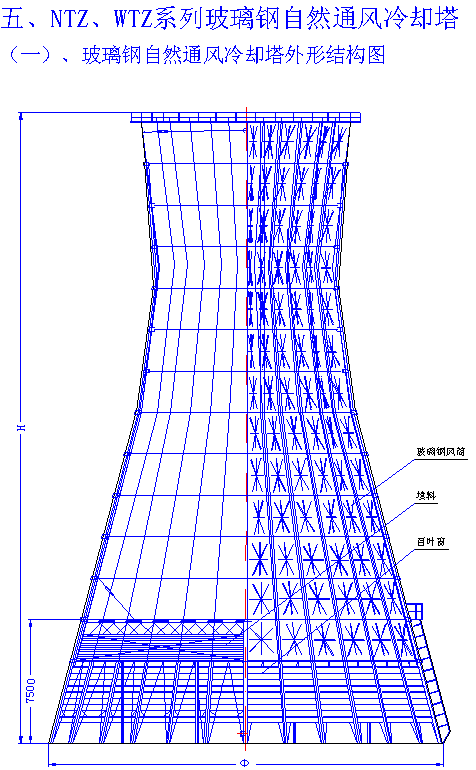

NTZ、WTZ系列玻璃钢自然通风冷却塔

（二）、净环水双曲线玻璃钢冷却塔

1、系列型号说明

　　N 　　　　T 　　　　Z　－ - -X

　净环水　冷却塔　自然通风　序号

2、设备特点
   （1）节约能源。该塔为自然通风，不用电。以NTZ-15型为例，冷却水量1000m3/h，与机力通风冷却塔比较，一年可节约用电约38万度。
   （2）基建费用低。与同类型钢筋混凝土双曲线冷却塔比较，可节约基建费约10~15%。
   （3）维修费用少。该塔无风机，不存在风机、电机维修问题，与机力通风冷却塔比较，维修费用少，运行可靠。
   （4）噪音低。出塔风速小，噪音极低。
   （5）自重较轻，安装方便，防腐性能好。该塔塔体为玻璃钢，填料为玻璃钢，钢体内、外表面均进行严帮防腐。
   （6）冷却效果好。淋水填料采用新型高效玻璃钢斜波填料，阻力小，冷却效果好。

3、适用条件
本系列产品适用于各种工业净环水系统。进水中悬浮物含量≤50mg/l，进出水温差≤10℃。

4、产品规格及性能
NTZ系列塔的参考冷却水量是按下列条件计算的：θ=31℃，t=27℃，Pa=711mmHg，t1=42℃,t2=32℃。如上述条件有变化，则冷却水量相应变化。各塔基础图函索。

NTZ系列塔体规格性能见下表：

型号	塔总高m	塔底	淋水	填料	进水管	布水管	进水口	塔形	参考冷
		直径Φ	面积	高度	直径DN	工作压力	标高离		却水量
		m	m²	m	m m	kg	预埋钢		m³/h
							板mm
NTZ-1	14.6	3.4	7	1	100	0.8	200	直筒形	40
NTZ-2	14.6	4	10	1	125	0.8	300	直筒形	60
NTZ-3	19.6	5.8	20.4	1	200	0.8	300	锥筒形	120
NTZ-4	21.6	6.6	26.5	1	200	0.8	300	锥筒形	160
NTZ-5	21.6	7.5	33	1	250	0.8	300	锥筒形	200
NTZ-6	21.6	8.65	38.5	1	300	0.8	350	锥筒形	250
NTZ-7	21.6	9.1	50.3	1	300	0.8	350	锥筒形	300
NTZ-8	21.6	9.5	58	1	350	0.8	350	锥筒形	350
NTZ-9	23.4	10.33	64.5	1.25	350	0.8	350	双曲线	400
NTZ-10	24.6	10.9	71	1.25	400	0.8	350	双曲线	500
NTZ-11	24.6	12	84.3	1.25	400	0.8	350	双曲线	600
NTZ-12	24.6	13.2	102	1.25	450	0.8	450	双曲线	700
NTZ-13	24.6	14.4	118	1.25	450	0.8	450	双曲线	800
NTZ-14	24.6	16.5	143	1.25	500	0.8	500	双曲线	1000
NTZ-15	24.6	17.8	172	1.25	550	0.8	600	双曲线	1200
NTZ-16	24.6	18.8	201	1.25	600	0.8	600	双曲线	1400
NTZ-17	31.8	21.06	254	1.25	650	0.8	600	双曲线	1600
NTZ-18	31.8	22	280	1.25	700	0.8	650	双曲线	1800
NTZ-19	31.8	23.2	310	1.25	800	0.8	700	双曲线	2000
NTZ-20	31.8	24.3	340	1.25	850	0.8	700	双曲线	2200
NTZ-21	31.8	25.8	380	1.25	900	0.8	750	双曲线	2400
NTZ-22	31.8	27.48	425	1.25	950	0.8	750	双曲线	2800
NTZ-23	36.6	28.4	506	1.25	1000	0.8	800	双曲线	3200
NTZ-24	36.6	29.5	551	1.25	1050	0.8	800	双曲线	3600
NTZ-25	36.6	30.8	607	1.25	1100	0.8	850	双曲线	4000
NTZ-26	36.6	32.1	665	1.25	1200	0.8	900	双曲线	4500
NTZ-27	46.2	34	755	1.25	1250	0.8	900	双曲线	5000
NTZ-28	46.2	36	855	1.25	1400	0.8	1000	双曲线	6000
NTZ-29	46.2	38	962	1.25	1050×2	0.8	800	双曲线	7000
NTZ-30	55.8	40	1075	1.25	1100×2	0.8	850	双曲线	8000
NTZ-31	55.8	44.1	1304.4	1.25	1200×2	0.8	900	双曲线	9000
NTZ-32	55.8	45.2	1449.3	1.25	1250×2	0.8	900	双曲线	10000
NTZ-33	65.4	47.3	1594.2	1.25	1300×2	0.8	950	双曲线	11000
NTZ-34	65.4	49.3	1739.1	1.25	1400×2	0.8	1000	双曲线	12000

（三）、污环水双曲线玻璃钢冷却塔

1、系列型号说明

　　W 　　　T　　　 Z　　－- -X

　污环水冷却塔自然通风　　序号

2、设备特点
（1）自然通风，无风机，节约能源，出塔风速小，噪声极低，不存在电机、风机腐蚀问题，维修费用小，运行可靠。
（2）本类冷却塔均晋严格防腐，塔内钢件均采用玻璃钢防腐护套，壳体及填料全部为玻璃钢结构，轻质高强，耐硫、酚类介质，安装维护方便。

3、适用条件
   本系列产品适用于烟煤及无烟煤气站的洗涤水冷却，对于含焦油量小于2000mg/l，悬浮物小于2000 mg/l的其它废水均能适用。
由于是专用污水塔，故对填料阻力设计上已考虑了积泥、挂油等条件。
本系列产品整体材质耐蚀、耐温性能好，对于化工行业酸性废水，对于各行业的高温水的冷却及其清洁高温差循环水冷却水均能适用。
试验证明：
   （1）、塔体及填料可适用有一定量的有机溶剂的污水。
   （2）、当塔体及填料在不淋水和淋污水时，其抗拉强度均满足要求而淋污水时抗拉强度高于无水时的抗拉强度。
   （3）、水温高抗拉强度高。

4、产品规格及性能
本系列塔适用于大温差、高进水温的条件。如煤气站循环水进塔水温55℃~50℃，出塔水温40℃~35℃，一般温差在15℃。
WTZ系列塔的参考水量，即在t=28°，θ=-31.5°，Pb=753mm，ω=0.8，t1＞50°。如上述条件有变化，则冷却水量相应变化，各塔基础图函索。

WTZ系列塔体规格性能见下表：

型号	塔总高m	塔底	淋水	填料	进水管	布水管	进水口	塔形	参考冷
		直径Φ	面积	高度	直径DN	工作压	标高离		却水量
		m	m²	m	m m	力kg	预埋钢		m³/h
							板mm
WTZ-1	14.6	3.4	7	1	100	0.8	200	直筒形	20
WTZ-2	14.6	4	10	1	100	0.8	200	直筒形	30
WTZ-3	19.6	5.8	20.4	1	125	0.8	300	锥筒形	60
WTZ-4	21.6	6.6	26.5	1	150	0.8	300	锥筒形	80
WTZ-5	21.6	7.5	33	1	150	0.8	300	锥筒形	100
WTZ-6	21.6	8.65	38.5	1	200	0.8	300	锥筒形	120
WTZ-7	21.6	9.1	50.3	1	200	0.8	300	锥筒形	150
WTZ-8	21.6	9.5	58	1	250	0.8	300	锥筒形	180
WTZ-9	23.4	10.33	64.5	1.25	250	0.8	300	双曲线	200
WTZ-10	24.6	10.9	71	1.25	300	0.8	350	双曲线	250
WTZ-11	24.6	12	84.3	1.25	300	0.8	350	双曲线	300
WTZ-12	24.6	13.2	102	1.25	350	0.8	350	双曲线	350
WTZ-13	24.6	14.4	118	1.25	350	0.8	350	双曲线	400
WTZ-14	24.6	16.5	143	1.25	400	0.8	350	双曲线	500
WTZ-15	24.6	17.8	172	1.25	400	0.8	450	双曲线	600
WTZ-16	24.6	18.8	201	1.25	450	0.8	450	双曲线	700
WTZ-17	31.8	21.06	254	1.25	450	0.8	450	双曲线	800
WTZ-18	31.8	22	280	1.25	500	0.8	500	双曲线	900
WTZ-19	31.8	23.2	310	1.25	500	0.8	500	双曲线	1000
WTZ-20	31.8	24.3	340	1.25	500	0.8	500	双曲线	1100
WTZ-21	31.8	25.8	380	1.25	550	0.8	600	双曲线	1200
WTZ-22	31.8	27.48	425	1.25	600	0.8	600	双曲线	1400
WTZ-23	36.6	28.4	506	1.25	650	0.8	600	双曲线	1600
WTZ-24	36.6	29.5	551	1.25	700	0.8	650	双曲线	1800
WTZ-25	36.6	30.8	607	1.25	800	0.8	700	双曲线	2000
WTZ-26	36.6	32.1	665	1.25	850	0.8	700	双曲线	2200
WTZ-27	46.2	34	755	1.25	900	0.8	750	双曲线	2500
WTZ-28	46.2	36	855	1.25	1000	0.8	800	双曲线	3000
WTZ-29	46.2	38	962	1.25	1050	0.8	800	双曲线	3500
WTZ-30	55.8	40	1075	1.25	1100	0.3	850	双曲线	4000
WTZ-31	55.8	44.1	1304	1.25	1200	0.8	900	双曲线	4500
WTZ-32	55.8	45.2	1449	1.25	1250	0.8	900	双曲线	5000
WTZ-33	65.4	47.3	1594	1.25	1300	0.8	950	双曲线	5500
WTZ-34	65.4	49.3	1739	1.25	1400	0.8	1000	双曲线	6000
