HBLG2型方形横流式玻璃钢冷却塔

发布日期：2020-03-13 04:29 来源：未知

HBLG2型方形横流式玻璃钢冷却塔
　四、HBLG2型方形横流式玻璃钢冷却塔

（一）、说明：
　　由机械电子工业第四设计院与清华大学联合研制的HBLG2系列节能型横流式玻璃钢冷却塔，单台水量为750～4000m3/h。它具有热力性能好、电耗低、整塔稳定性好、外型美观、噪声低、施工安装周期短、成本低等优点，广泛应用于石油、化工、冶金、发电等企业大水量的循环系统中。

1、设计工况及代码意义

　　空气干球温度θ=31.5℃、空气湿球温度τ=28℃、大 气 压 力P=100400Pa、进 塔 水 温t1=43℃、出 塔 水 温t2=33℃、冷却水量为代码所示值（m3/h）、代码意义（以1500型为例），H表示横流式 、B表示玻璃钢、L表示冷却塔、G2表示工业用（中高 水温降），其中2表示改型的次数、 -1500表示产水量1500 m3/h。

2、冷却塔组成其特点

    1、塔体受力结构：为钢结构，增设了晶格式多向斜撑整塔钢性好，自振频率7~10HZ，运行的最大振幅0.15mm。钢结构采取了加强防腐措施，镀锌后涂氯磺化聚乙烯或环氧沥青漆两遍；
    2、围护结构：为聚酯玻璃钢，质轻高强耐腐蚀，抗老化；
    3、风筒：为动能回收型，气流组织合理、效率高、玻璃钢材质，质轻高强耐腐蚀。
    4、风机：叶片材质为环氧玻璃钢，叶片为机翼型，内充发泡塑料。风机动力合理、风量大、效力高、噪声低、耐腐蚀；
    5、减速机：水平卧式，噪声低、效率高、油润滑可靠、检修方便；
    6、电机：为冷却塔专用变扭矩变极变速电机，分防曝和不防曝二种。该变速电机，HBLG2-750型为双速，HBLG2-1000型以上为三速，节能显著。它运转灵活，当气温高、湿度大或用水设备水温降大时，开高速，反之可开中速或低速，晚上气温低也可开中、低速。冬季结冰时风机可开低速反转。开高速时，控制柜可自动从低速→中速→高速，可降低起动电流；
    7、填料：直角折波填料，这种填料片表面大波压了水波，刚性大、表面积大、对水的再分配能力强、水膜形成均匀，停留时间长、上下不能通视、水滴不致避开填料而直接落下。填料上有双向凸凹安装头，组装粘结牢固，不倒伏、不变形，水质差时也不易粘连堵塞。因填料片间形成气流通道，空气阻力小。
    8、配水系统：为池式配水，热水经蝶阀调节进入配水箱，再均匀地流到配水池，最后经配水池底的靶式喷头均匀分布到填料顶上；
    9、收水器：塔内填料后面的上段用HC-30型收水器，中段用HC-45型收水器，收水效果显著，这种布置对填料均匀配风也起到良好作用；

3、选用与运行注意事项

    1、电源电压380伏，50HZ；
    2、循环冷却水的浊度不大于100mg/l。水中不得含油污及对玻璃钢溶蚀的物质；
    3、冷却塔承受地震烈度 ≤7度
    4、最大风载 ≤7.0×102Pa
    5、补充水理中蒸发损失占总循环水量的1.72%，飞溅损失占0.3%；
    6、减速机应经常检查油位以及防漏油。
    7、风机、电机、减速机运转前必须按相应产品说明书检查，符合要求时再启动，启动顺序，由低速到高速；
    8、塔顶上的配水池应经常检查其配水的靶式喷头是否堵塞，如有杂物应及时清除；
    9、如循环水、补充水水质差时应须取水质稳定措施，设旁滤器，必要时尚须须取杀菌灭藻措施；
    10、玻璃钢属燃烧体，因此冷却塔维修时不得动用明火，台动用明火则必须采取相应措施，并且必须经过消防、安全部门批准，有专职消防人员、消防设施在场。如需要阴燃型玻璃钢，订货时需提出，需增加相应费用；
    11、冷却塔主框架钢结构每两年对漆膜检修一次，如有锈蚀则应清除污垢及锈蚀层，采取补救措施；
    12、整塔正常使用期不少于15年，填料片15年，玻璃钢件20年。

4、规格及参数
    参数 HBLG2-750 HBLG2-1000 HBLG2-1500 HBLG2-2000 HBLG2-2500 HBLG2-3000 HBLG2-3500 HBLG2-4000
项目
冷却水量 750 1000 1500 2000 2500 3000 3500 4000
m2/h
风机直径 4700 5460 6000 7700 8000 8530 9140 9140
mm
风机风量 600000 900000 1350000 1750000 2100000 2400000 2730000 3150000
m2/h
叶片角 13° 18° 17° 6° 9° 7° 14° 16°
风机转速 240 165 165 149 149 149 110 110
r/min
电机转速 960 1450 1450 960 960 960 960 960
r/min
电机功率 30 37 55 75 132 132 160 200
kw
标准点噪 69.5 72 72.5 73 73.5 73.5 72.7 73
声dB（A）
干重t 14.5 30.2 42.5 56.5 70 80 94 109.4
湿重t 24 41.2 63 87 101 115 145 166
长度Am 10.74 11.7 14.56 15.76 16.36 16.9 18.7 18.7
宽度Bm 7.2 7.8 9.2 11 11.7 13.5 14 14.1
全高Hm 8.305 9.72 10.85 12.59 13.09 13.09 13.87 16.14
平台高m 5.305 6.32 6.65 7.99 8.49 8.49 8.87 10.14

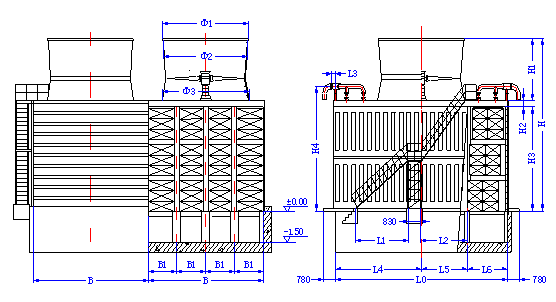

5、HBLG2-750～4000型双台横流式玻璃钢冷却塔图示

各部尺寸表 　　　　　　　　　　　　　　　　　　　　　　　　　　　（单位：mm）

   参数
HBLG2-750 HBLG2-1000 HBLG2-1500 HBLG2-2000 HBLG2-2500 HBLG2-3000 HBLG2-3500 HBLG2-4000
代号
Φ1 5587 6477 7273 9316 9316 9810 10552 10918
Φ2 5314 6212 7004 8976 8976 9500 10252 10618
Φ3 5440 6410 6950 8000 9470 10000 10600 10600
B 7200 7800 9200 11000 11700 13500 14100 14100
B1 1800 1950 2300 2750 1950 2250 2350 2350
H 8305 9720 10850 12590 13090 13090 13870 16140
H1 3000 3400 4200 4600 4600 4600 5000 6000
H2 160 200 220 250 250 250 250 280
H3 5145 6120 6340 7740 8240 8240 8620 9860
H4 5734 6862 7373 8532 9072 9146 9526 10852
L0 10740 11780 13060 15760 16360 16900 18580 18700
L1 3280 3310 3500 3520 3730 3310 3730 4990
L2 2890 3470 3680 4940 5150 5150 5570 5570
L3 400 300 400 400 400 400 400 500
L4 5370 5890 6530 7880 8180 8400 9350 9350
L5 2870 3350 3630 4880 4880 5150 5450 5450
L6 2500 2540 2900 3000 3300 3300 3900 3900

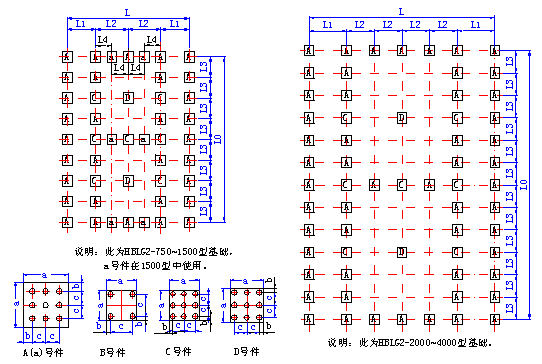

6、HBLG2-750～4000型双台横流式玻璃钢冷却塔基础资料

                 脚板尺寸表　　　　　　　　　　　　　　　　　　　　　　　　　 （单位：mm）
数据 A号件 B号件 C号件 D号件
塔型    a b c a b c a b c a b c
HBLG2-750 300 60 90 200 20 160 400 60 140 450 60 165
HBLG2-1000 300 60 90 200 20 160 400 40 140 450 60 165
HBLG2-1500 350 60 115 200 20 160 400 60 140 570 60 225
HBLG2-2000 350 60 115 200 20 160 400 60 140 570 60 225
HBLG2-2500 350 60 115 200 20 160 400 60 140 570 60 225
HBLG2-3000 350 60 115 200 20 160 400 60 140 570 60 225
HBLG2-3500 400 60 140 200 20 160 440 60 160 570 60 225
HBLG2-4000 400 60 140 200 20 160 440 60 160 570 60 225

说明：预埋钢板厚12mm。


                  基础尺寸表 　　　　　　　　　　　 　　　　（单位：mm）
塔型\数据
L L0 L1 L2 L3 L4
HBLG2-750 10740 14400 2500 2870 1800 　
HBLG2-1000 11780 15600 2540 3350 1950 　
HBLG2-1500 13060 18400 2900 　 2300 1815
HBLG2-2000 15760 22000 3000 2440 2750 　
HBLG2-2500 16360 23400 3300 2440 1950 　
HBLG2-3000 16900 27000 3300 2575 2250 　
HBLG2-3500 18700 28200 3900 2725 2300 　
HBLG2-4000 18700 28200 3900 2725 2300 　
